யுபிஎஸ் பவர் சப்ளை அமைப்புகளின் கட்டமைப்பில், டிசி சர்க்யூட் பிரேக்கர்கள் பேட்டரி சர்க்யூட்டுகளுக்கான தனிமைப்படுத்தல் மற்றும் ஓவர் கரண்ட் பாதுகாப்பு ஆகியவற்றின் இரட்டை செயல்பாடுகளைச் செய்கின்றன. வெவ்வேறு வகையான யுபிஎஸ் பவர் சப்ளைகள் வெவ்வேறு பேட்டரி மதிப்பிடப்பட்ட மின்னழுத்தங்கள் மற்றும் நீரோட்டங்களுடன் ஒத்துப்போகின்றன, இதனால் வெவ்வேறு துருவ எண்ணிக்கையுடன் டிசி சர்க்யூட் பிரேக்கர்களைத் தழுவல் தேவைப்படுகிறது. யுபிஎஸ் அமைப்புகளில் பயன்படுத்தப்படும் 1P/2P/3P/4P DC சர்க்யூட் பிரேக்கர்களின் பல்வேறு வயரிங் முறைகளை இந்தக் கட்டுரை விவரிக்கும்.
1. சர்க்யூட் பிரேக்கர்களில் மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் மதிப்பிடப்பட்ட மின்னோட்டம் (1P வகைகளுக்கு) உள்ளிட்ட நிலையான அளவுருக்கள் உள்ளன. இந்த அளவுருக்கள் பேட்டரியின் மின்னழுத்தம் மற்றும் மின்னோட்டத் தேவைகளைப் பூர்த்தி செய்யத் தவறினால், சர்க்யூட் பிரேக்கர் துருவங்களின் எண்ணிக்கையைச் சேர்ப்பதன் மூலமும், தொடர்-இணை இணைப்பு உள்ளமைவுகளைப் பின்பற்றுவதன் மூலமும் இயக்க மின்னழுத்தம் மற்றும் மின்னோட்டத்தை அதிகரிக்கலாம். குறிப்பாக, தொடர் இணைப்பு மின்னழுத்தத்தை அதிகரிக்கிறது, அதே நேரத்தில் இணை இணைப்பு மின்னோட்டத்தை அதிகரிக்கிறது.இங்கே, 250V இன் மதிப்பிடப்பட்ட மின்னழுத்தத்தை உதாரணமாக எடுத்துக்கொள்கிறோம்.

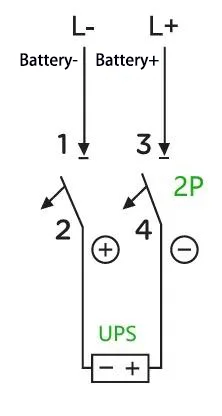

A:எடுத்துக்காட்டாக: 40 kVA திறன் மற்றும் 32 கலங்களின் மதிப்பிடப்பட்ட பேட்டரி சரம் கொண்ட UPSக்கு (சமமான சார்ஜ் மின்னழுத்தம்: 14 V × 32 = 448 V; 13.6 V மட்டுமே மிதவை சார்ஜ் மின்னழுத்தம் கொண்ட பேட்டரிகளும் உள்ளன, இது விளக்க நோக்கங்களுக்காக மட்டுமே இங்கு பயன்படுத்தப்படுகிறது), அதிகபட்ச இயக்க மின்னோட்டம் 9 × 0 9 × 0 என கணக்கிடப்படுகிறது. 10 V ÷ 32 = 139 A (சக்தி காரணி 1.0, செயல்திறன் 90% மற்றும் UPS-செட் கட்-ஆஃப் மின்னழுத்தம் ஒரு கலத்திற்கு 10 V என்று வைத்துக்கொள்வோம்). இந்த வழக்கில், 2P 500 V 200 A சர்க்யூட் பிரேக்கர் போதுமானது. வயரிங் முறை பின்வருமாறு:

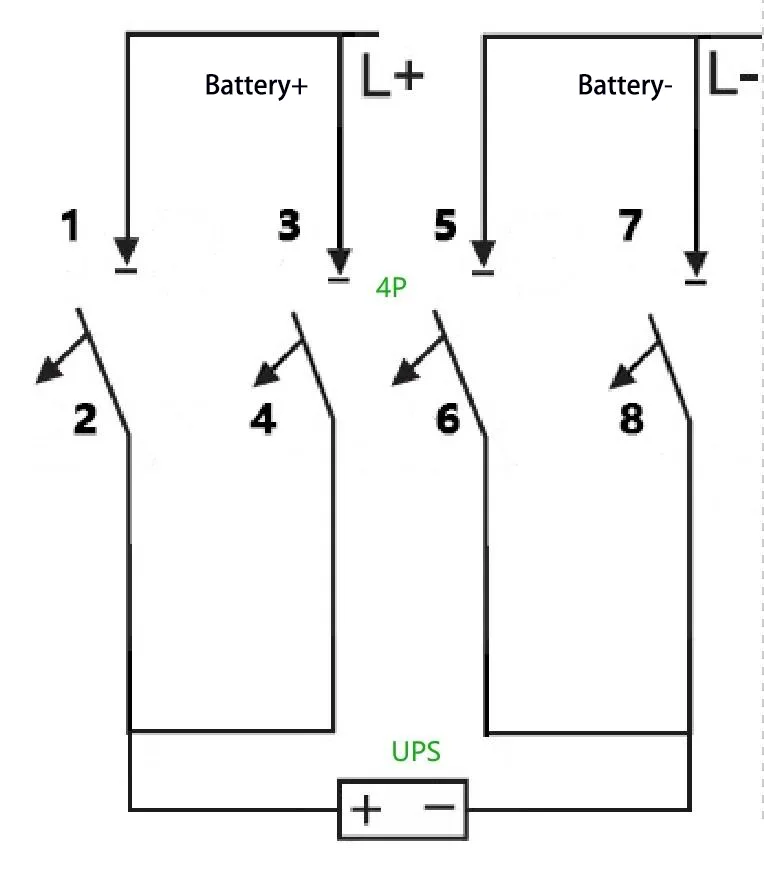

பி:அதற்குப் பதிலாக 2P 500 V 100 A சர்க்யூட் பிரேக்கரைப் பயன்படுத்தினால் என்ன செய்வது? இந்தத் தேவையை 4P சர்க்யூட் பிரேக்கருடன் பூர்த்தி செய்ய முடியும்-குறிப்பாக, மின்னோட்டத்தைச் சுமந்து செல்லும் திறனை மேம்படுத்த இரண்டு செட் 2P சர்க்யூட் பிரேக்கர்களை இணைத்து. வயரிங் முறை பின்வருமாறு:

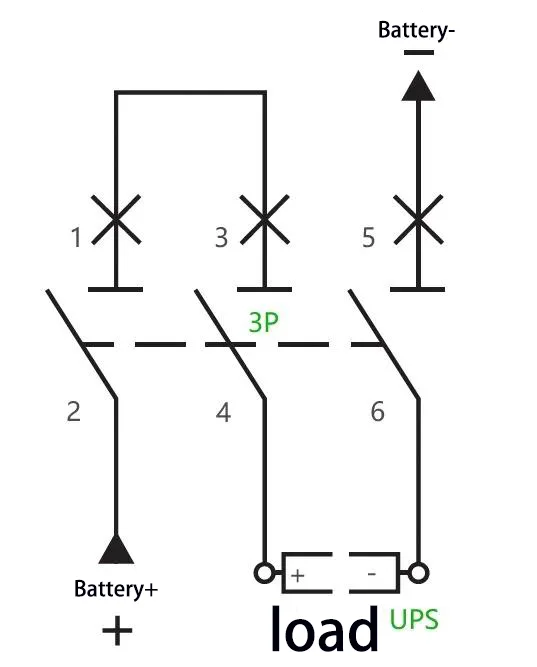

சி:எடுத்துக்காட்டாக: 40 kVA திறன் கொண்ட UPS மற்றும் 40 செல்கள் (சார்ஜ் மின்னழுத்தத்தை சமன்: 14 V × 40 = 560 V) கொண்ட ஒரு UPS க்கு, அதிகபட்ச இயக்க மின்னோட்டம் 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = A 11 தொடரில் இணைக்கப்பட்ட அதன் இரண்டு துருவங்களுடன் ஏற்றுக்கொள்ளலாம். வயரிங் முறை பின்வருமாறு:

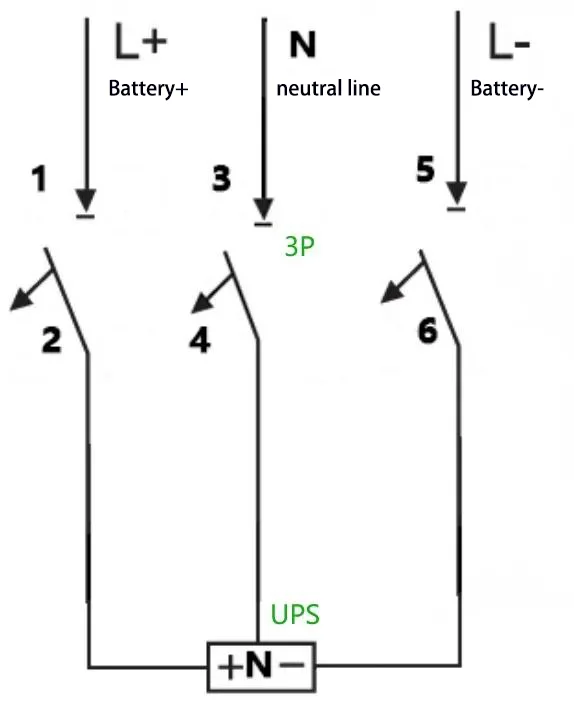

டி:எடுத்துக்காட்டாக: 40 kVA திறன் கொண்ட UPSக்கு, 32 கலங்களின் மதிப்பிடப்பட்ட பேட்டரி சரம் மற்றும் நடுநிலை வயர் இணைப்பு (சமமான சார்ஜ் மின்னழுத்தம்: 14 V × 32 = 448 V, அதாவது ± 224 V), அதிகபட்ச இயக்க மின்னோட்டம் 40 kVA × 1.0 ÷ 1.0 ÷ 90 என கணக்கிடப்படுகிறது. A. A 3P 500 V 200 A சர்க்யூட் பிரேக்கரைப் பின்பற்றலாம், மேலும் வயரிங் முறை பின்வருமாறு:

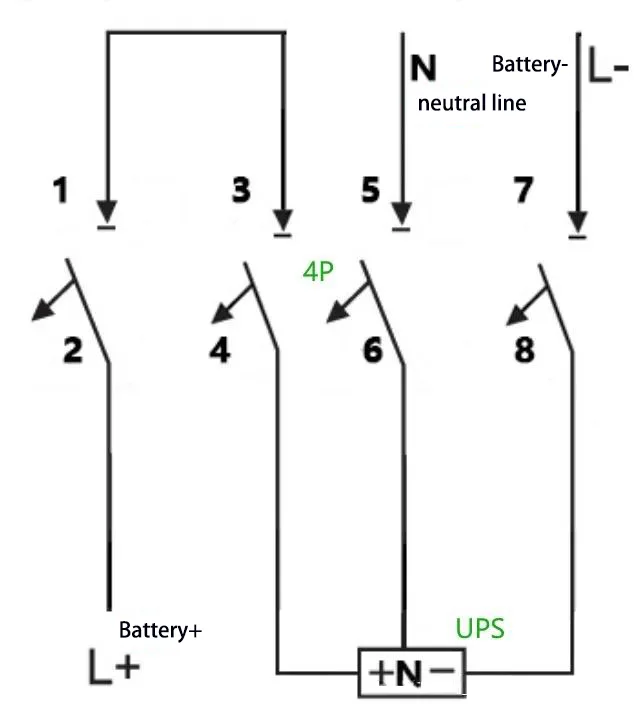

மின்:எடுத்துக்காட்டாக: 40 kVA திறன் கொண்ட UPSக்கு, 40 செல்களின் மதிப்பிடப்பட்ட பேட்டரி சரம் மற்றும் நடுநிலை வயர் இணைப்பு (சமமான சார்ஜ் மின்னழுத்தம்: 14 V × 40 = 560 V, அதாவது, ± 280 V), அதிகபட்ச இயக்க மின்னோட்டம் 40 kVA × 10% 10 ÷ 10 ÷ 90 என கணக்கிடப்படுகிறது. A. A 4P 750 V 150 A சர்க்யூட் பிரேக்கரை ஏற்றுக்கொள்ளலாம், அதன் இரண்டு துருவங்கள் தொடரில் இணைக்கப்பட்டுள்ளன. வயரிங் முறை பின்வருமாறு:
