ஒரு ஏசி சர்ஜ் பாதுகாப்பு சாதனம் உங்கள் முழு கட்டிடத்தையும் உள்ளடக்கும் என்று கருதுகிறீர்களா?

CHYTஏசி எழுச்சி பாதுகாப்பு சாதனம்பல நிலை கட்டிடத்திற்கு ஒரு பாதுகாப்பு புள்ளி ஏன் போதுமானதாக இருக்காது என்பதை பயன்பாடுகள் காட்டுகின்றன.

ஒரு எழுச்சியானது முன்னரே தீர்மானிக்கப்பட்ட ஒரு கதவு வழியாக ஒரு கட்டிடத்திற்குள் பணிவுடன் நுழைவதில்லை. மின்னல், பயன்பாட்டு மாறுதல், மோட்டார் தொடக்கங்கள் மற்றும் நிறுத்தங்கள் அல்லது உள்ளூர் மின் நெட்வொர்க்கில் உள்ள தவறுகள் மின் நிறுவலின் வெவ்வேறு புள்ளிகளில் நிலையற்ற ஓவர்வோல்டேஜை அறிமுகப்படுத்தலாம். ஒரு எழுச்சி ஒரு கட்டிடத்திற்குள் நுழைந்தவுடன், வயரிங் பிரச்சனையின் ஒரு பகுதியாக மாறும், இது உணர்திறன் வாய்ந்த உபகரணங்களை நோக்கி நிலையற்றவற்றைக் கொண்டு செல்லும்.

இது மின்சார அமைப்பு திட்டமிடலுக்கான நடைமுறை கேள்வியை எழுப்புகிறது: ஒரு ஏசி எழுச்சி பாதுகாப்பு சாதனம் முழு கட்டிடத்தையும் உண்மையில் பாதுகாக்க முடியுமா?

குறுகிய கேபிள் ஓட்டங்கள் மற்றும் வரையறுக்கப்பட்ட உபகரணங்களுடன் ஒரு சிறிய நிறுவலில், ஒரு மூலோபாய ரீதியாக நிலைநிறுத்தப்பட்ட சாதனம் பயனுள்ள பாதுகாப்பை வழங்கலாம். இருப்பினும், ஒரு பெரிய கட்டிடத்தில், ஒற்றைப் பாதுகாப்புப் புள்ளியை நம்பி கீழ்நிலை சுற்றுகள் வெளிப்படும்.

ஏன் ஒரு பாதுகாப்பு புள்ளி போதுமானதாக இருக்காது

அதிகப்படியான நிலையற்ற மின்னழுத்தத்தை உபகரணங்களிலிருந்து விலகி தரையிறங்கும் அமைப்பை நோக்கித் திருப்புவதன் மூலம் எழுச்சி பாதுகாப்பு செயல்படுகிறது. பாதுகாப்பு சாதனம் பாதுகாக்கப்படும் உபகரணங்களுக்கு நெருக்கமாக இருப்பதால், அந்த சாதனத்தை அடையும் மின்னழுத்தத்தைக் கட்டுப்படுத்துவது எளிது.

கட்டிடம் பெரிதாகும் போது இது மிகவும் சிக்கலானதாகிறது.

மூன்று மாடி வணிக கட்டிடத்தை கருத்தில் கொள்ளுங்கள். கணினிகள், HVAC கன்ட்ரோலர்கள், லைட்டிங் சிஸ்டம்கள், தகவல் தொடர்பு சாதனங்கள் மற்றும் பிற மின்னணு சுமைகள் பல தளங்களில் விநியோகிக்கப்படும் போது பிரதான விநியோக வாரியம் தரை தளத்தில் அமைந்திருக்கலாம். பிரதான உள்வரும் பேனலில் மட்டுமே நிறுவப்பட்ட எழுச்சி பாதுகாப்பு சாதனம் முழு மின் நெட்வொர்க்கில் உள்ள ஒவ்வொரு நிலையற்ற தன்மையையும் தானாகவே அகற்ற முடியாது.

கேபிள் நீளம் முக்கியமானது, ஏனெனில் வேகமான நிலையற்ற போது மின்னழுத்தம் மின்கடத்திகளுடன் உருவாகலாம். சேவை நுழைவாயிலில் சிறப்பாகச் செயல்படும் சாதனத்திற்கு, கீழ்நோக்கி கூடுதல் பாதுகாப்புப் புள்ளிகளின் ஆதரவு தேவைப்படலாம்.

எழுச்சி பாதுகாப்பு என்பது ஒரு கூறு என்பதை விட ஒரு அமைப்பாக புரிந்து கொள்ள இது ஒரு காரணம்.

டிரான்சியண்ட் ஓவர்வோல்டேஜ் பயணிக்கக்கூடிய இடம்

ஒவ்வொரு எழுச்சிக்கும் ஒரே தோற்றம் அல்லது பாதை இல்லை. நேரடி மின்னல் நிகழ்வு ஒரே ஒரு சாத்தியம். தினசரி மின்மாற்றம் நிலையற்ற நிலைமைகளை உருவாக்கலாம்.

பொதுவான ஆதாரங்கள் பின்வருமாறு:

ஒரு நிலையற்றது பிரதான விநியோக அமைப்பிலிருந்து கிளை சுற்றுகளுக்கு செல்ல முடியும். உணர்திறன் கொண்ட உபகரணங்கள் முதன்மை பாதுகாப்பு புள்ளியிலிருந்து சிறிது தொலைவில் அமைந்திருந்தால், கூடுதல் பாதுகாப்பு பொருத்தமானதாக இருக்கலாம்.

பின்வரும் எளிமையான பார்வை வித்தியாசத்தை விளக்க உதவுகிறது:

சரியான ஏற்பாடு மின் வடிவமைப்பு, அடித்தள அமைப்பு, உபகரணங்கள் உணர்திறன் மற்றும் பொருந்தக்கூடிய நிறுவல் தேவைகளைப் பொறுத்தது.

பேனல்களுக்கு இடையிலான தூரம் முக்கியமானது

கவனிக்க வேண்டிய எளிதான விவரங்களில் ஒன்று பாதுகாப்பு சாதனங்கள் மற்றும் சுமைகளுக்கு இடையிலான உடல் தூரம்.

ஒரு பெரிய கட்டிடத்தை கற்பனை செய்து பாருங்கள், ஒரு பிரிவில் பிரதான மின் குழுவும் மற்றொரு பிரிவில் ஆட்டோமேஷன் கட்டுப்பாட்டு அமைச்சரவையும் உள்ளது. இரண்டும் ஒரே மின் அமைப்பில் இணைக்கப்பட்டிருந்தாலும், அவை மிக வேகமான நிலையற்ற போது மின்சாரத்தில் ஒரே மாதிரியாக இருக்காது.

நீண்ட கடத்திகள் மின்மறுப்பை அறிமுகப்படுத்துகின்றன. எழுச்சி நிகழ்வின் போது, ​​பாதுகாப்பு நிறுவப்பட்ட இடத்திற்கும் உபகரணங்கள் இணைக்கப்பட்டுள்ள இடத்திற்கும் இடையே மின்னழுத்த வேறுபாட்டிற்கு இது பங்களிக்கும்.

ஒவ்வொரு கடைக்கும் அதன் சொந்த பாதுகாப்பு சாதனம் தேவை என்று இது அர்த்தப்படுத்துவதில்லை. மாறாக, பாதுகாப்பு உத்தியானது மின் விநியோக அமைப்பின் கட்டமைப்பைப் பின்பற்ற வேண்டும்.

கொள்முதல் மற்றும் பொறியியல் குழுக்களுக்கு, இது ஒரு முக்கியமான வேறுபாடாகும். "எத்தனை எழுச்சி பாதுகாப்பு சாதனங்கள் தேவை?" என்ற கேள்வி வெறுமனே இருக்கக்கூடாது. ஒரு சிறந்த கேள்வி என்னவென்றால், "நிலையான ஆற்றல் எந்தப் புள்ளிகளில் நுழைந்து, பயணிக்க மற்றும் உணர்திறன் சுமைகளை அடைய முடியும்?"

சாதனங்களைச் சேர்ப்பதை விட ஒருங்கிணைப்பு மிகவும் முக்கியமானது

பல எழுச்சி பாதுகாப்பு சாதனங்களை நிறுவுவது தானாகவே சிறந்த அமைப்பை உருவாக்காது.

வெவ்வேறு விநியோக நிலைகளில் நிறுவப்பட்ட சாதனங்கள் ஒன்றாக வேலை செய்ய வேண்டும். அவற்றின் பண்புகள், வெளியேற்றும் திறன், மின்னழுத்த பாதுகாப்பு நிலை மற்றும் நிறுவல் ஏற்பாடு ஆகியவை முழுமையான மின் அமைப்பின் ஒரு பகுதியாக கருதப்பட வேண்டும்.

மோசமான ஒருங்கிணைப்பு ஒட்டுமொத்த ஏற்பாட்டின் செயல்திறனைக் குறைக்கும். மாறாக, சரியான முறையில் நிலைநிறுத்தப்பட்ட பாதுகாப்பு நிலைகள் முக்கிய விநியோக புள்ளி மற்றும் கீழ்நிலை சுற்றுகளுக்கு இடையே பணியை பிரிக்கலாம்.

வெவ்வேறு பாதுகாப்பு நிலைகளை நிறுவுவது ஒரு பொதுவான அணுகுமுறை:

முதன்மை பாதுகாப்பு

உள்வரும் மின்சார சேவையானது கருத்தில் கொள்ள வேண்டிய முதல் முக்கிய அம்சமாகும். இங்குள்ள பாதுகாப்பு என்பது வெளிப்புற மின் வலையமைப்பிலிருந்து நுழையும் கணிசமான நிலையற்ற ஆற்றலைக் குறிக்கிறது.

இரண்டாம் நிலை விநியோக பாதுகாப்பு

ஒரு கட்டிடத்தில் தனி விநியோக பேனல்கள் இருந்தால், கூடுதல் பாதுகாப்பு கருதப்படலாம். கேபிள் ஓட்டங்கள் ஒப்பீட்டளவில் நீளமாக இருக்கும் போது அல்லது கீழ்நிலை மின்சுற்றுகள் உணர்திறன் கொண்ட மின் சாதனங்களைக் கொண்டிருக்கும் போது இது மிகவும் பொருத்தமானது.

உள்ளூர் உபகரணங்கள் பாதுகாப்பு

அதிக உணர்திறன் கொண்ட அமைப்புகளுக்கு சாதனங்களுக்கு நெருக்கமான பாதுகாப்பு தேவைப்படலாம். எடுத்துக்காட்டுகளில் எலக்ட்ரானிக் கட்டுப்பாட்டு அமைப்புகள், தகவல் தொடர்பு சாதனங்கள், கண்காணிப்பு சாதனங்கள் மற்றும் நிலையற்ற அதிக மின்னழுத்தத்தால் பாதிக்கப்படக்கூடிய பிற உபகரணங்கள் ஆகியவை அடங்கும்.

எல்லா இடங்களிலும் பாதுகாப்பை வைப்பது இலக்கு அல்ல. இது முக்கியமான உபகரணங்களுக்கு பாதுகாப்பற்ற பாதையைக் கண்டுபிடிப்பதில் இருந்து எழுச்சியைத் தடுப்பதாகும்.

ஒன்றைத் தேர்ந்தெடுப்பதற்கு முன் என்ன சரிபார்க்க வேண்டும்ஏசி சர்ஜ் பாதுகாப்பு சாதனம்?

பாதுகாப்பு திட்டமிடலுக்கு தேவையான பல தடயங்களை கட்டிடமே வழங்குகிறது.

ஒரு பயனுள்ள மதிப்பாய்வில் மின்சார அமைப்பு உள்ளமைவு, பெயரளவு மின்னழுத்தம், தரையிறங்கும் ஏற்பாடு, எதிர்பார்க்கப்படும் எழுச்சி சூழல், விநியோக அமைப்பு மற்றும் இணைக்கப்பட்ட சுமைகளின் வகைகள் ஆகியவை அடங்கும்.

சுற்றுகள் வெளியில் நீட்டிக்கப்படுகிறதா அல்லது வெளிப்படும் பகுதிகளில் அமைந்துள்ள உபகரணங்களுடன் இணைக்கப்படுகிறதா என்பதை அடையாளம் காண்பது மதிப்பு. இத்தகைய இணைப்புகள் ஆபத்து சுயவிவரத்தை கணிசமாக மாற்றும்.

முக்கிய கேள்விகள் அடங்கும்:

பெயரளவு மின்னழுத்தம் அல்லது உடல் தோற்றத்தின் அடிப்படையில் மட்டுமே சாதனத்தைத் தேர்ந்தெடுப்பதை விட இந்த சோதனைகள் பொதுவாக மிகவும் பயனுள்ளதாக இருக்கும்.

சூரிய சக்தி அமைப்புகள் கொண்ட கட்டிடங்கள் பற்றி என்ன?

ஒளிமின்னழுத்த உபகரணங்கள் கட்டிடத்துடன் இணைக்கப்படும்போது நிலைமை மிகவும் சுவாரஸ்யமானது.

சூரிய நிறுவல்கள் வெளிப்புற உபகரணங்கள் மற்றும் உட்புற விநியோக அமைப்புகளுக்கு இடையே கூடுதல் மின் பாதைகளை அறிமுகப்படுத்தலாம். PV வரிசைகள், இன்வெர்ட்டர்கள், DC வயரிங் மற்றும் AC வெளியீடு சுற்றுகள் அனைத்தும் ஒட்டுமொத்த பாதுகாப்பு விவாதத்தின் ஒரு பகுதியாக மாறும்.

கூரை சூரிய மின் நிறுவல்களைக் கொண்ட கட்டிடங்களுக்கு இது மிகவும் முக்கியமானது, ஏனெனில் PV உபகரணங்கள் வெளிப்புற வெளிப்பாட்டிற்கு உடல் ரீதியாக நெருக்கமாக உள்ளன, அதே நேரத்தில் உருவாக்கப்படும் சக்தி இறுதியில் கட்டிடத்தின் மின் உள்கட்டமைப்புடன் இணைக்கிறது.

பரந்த PV பாதுகாப்பு ஏற்பாட்டுடன் AC பக்க எழுச்சி பாதுகாப்பையும் கருத்தில் கொள்ள வேண்டும். DC சர்க்யூட் பிரேக்கர்கள், DC ஐசோலேட்டர் சுவிட்சுகள், DC எழுச்சி பாதுகாப்பு சாதனங்கள் மற்றும் பிற ஒளிமின்னழுத்த பாதுகாப்பு கூறுகள் கணினியின் வெவ்வேறு பகுதிகளைக் குறிப்பிடுகின்றன, மேலும் அவை ஒன்றுக்கொன்று மாற்றக்கூடியதாக கருதப்படக்கூடாது.

சோலார் பொருத்தப்பட்ட கட்டிடத்திற்கு, ஏசி மெயின் பேனலை மட்டும் மதிப்பாய்வு செய்வது முழுமையற்ற படத்தை அளிக்கும்.

"எல்லாவற்றிற்கும் ஒரு சாதனம்" அனுமானம்

ஒரு சாதனத்தின் ஈர்ப்பு புரிந்துகொள்ளத்தக்கது. இது எளிமையானதாகத் தோன்றுகிறது, குறைந்த இடத்தை எடுக்கும் மற்றும் ஒருங்கிணைக்கப்பட வேண்டிய கூறுகளின் எண்ணிக்கையைக் குறைக்கலாம்.

ஆனால் காகிதத்தில் மின் எளிமை எப்போதும் துறையில் போதுமான பாதுகாப்பு சமமாக இல்லை.

ஒரு குறுகிய மற்றும் நேரடியான விநியோக பாதை கொண்ட ஒரு சிறிய கட்டிடம் ஒரு தொழிற்சாலை, அலுவலக வளாகம், கிடங்கு அல்லது பல விநியோக பலகைகள் கொண்ட பல அடுக்கு வசதி ஆகியவற்றிலிருந்து மிகவும் வேறுபட்ட தேவைகளைக் கொண்டிருக்கலாம்.

ஒரு சாதனம் சிறந்த சூழ்நிலையில் ஒரு கட்டிடத்தை பாதுகாக்க முடியுமா என்பது சரியான கேள்வி அல்ல. நிலையற்ற ஆற்றல் தத்ரூபமாகத் தோன்றும் இடங்களில் நிறுவல் போதுமான பாதுகாப்பை அளிக்கிறதா என்பது மிகவும் பயனுள்ள கேள்வி.

முன்னோக்கின் இந்த மாற்றம், ஒரு பாதுகாப்புப் புள்ளியை மிகவும் சார்ந்து இருந்து மற்றபடி நியாயமான பாதுகாப்புத் திட்டத்தைத் தடுக்கலாம்.

நிறுவல் இன்னும் முக்கியமானது

சரியாக தேர்ந்தெடுக்கப்பட்ட எழுச்சி பாதுகாப்பு கூறு கூட நிறுவல் சரியாக கையாளப்படாவிட்டால் மோசமாக செயல்படும்.

இணைப்பு நடத்துனர்கள் சரியான முறையில் குறுகியதாக இருக்க வேண்டும் மற்றும் பொருந்தக்கூடிய நிறுவல் தேவைகளுக்கு ஏற்ப ஒழுங்கமைக்கப்பட வேண்டும். தரையிறக்கம் மற்றும் பிணைப்பு ஆகியவை சமமாக முக்கியம், ஏனெனில் எழுச்சி மின்னோட்டத்திற்கு பாதுகாக்கப்பட்ட உபகரணங்களிலிருந்து கட்டுப்படுத்தப்பட்ட பாதை தேவைப்படுகிறது.

சாதனம் அதன் மின் செயல்பாட்டிற்கு பொருத்தமான இடத்தில் நிறுவப்பட வேண்டும் மற்றும் தேவைப்படும் இடங்களில் மேல்நிலை மின்னோட்டப் பாதுகாப்போடு ஒருங்கிணைக்கப்பட வேண்டும்.

இந்த விவரங்கள் தயாரிப்பு லேபிளில் தோன்றாததால், கூறுகளைத் தேர்ந்தெடுக்கும்போது கவனிக்க எளிதானது. இருப்பினும் அவை நிஜ-உலகப் பாதுகாப்பு செயல்திறனில் நேரடியான தாக்கத்தை ஏற்படுத்தும்.

இந்த காரணத்திற்காக, அலைவு பாதுகாப்பு சாதனத்தை ஒரு தனிமைப்படுத்தப்பட்ட துணைப் பொருளாகக் கருதுவதற்குப் பதிலாக, மின் வடிவமைப்புடன் விவரக்குறிப்புகள் மதிப்பாய்வு செய்யப்பட வேண்டும்.

கட்டிடப் பாதுகாப்பை மதிப்பாய்வு செய்வதற்கான நடைமுறை வழி

கொள்முதல் குழுக்கள் மற்றும் மின்சார திட்டமிடுபவர்களுக்கு, ஒரு எளிய மூன்று-படி மதிப்பாய்வு செயல்முறையை தெளிவாக்குகிறது.

முதலில், மின் விநியோகத்தை வரைபடமாக்குங்கள். உள்வரும் சப்ளை, முக்கிய பேனல்கள், துணை பேனல்கள் மற்றும் முக்கிய உபகரணங்களை அடையாளம் காணவும்.

இரண்டாவதாக, வெளிப்பாடு புள்ளிகளை அடையாளம் காணவும். வெளிப்புற இணைப்புகள், நீண்ட கேபிள் ஓட்டங்கள், மின்னல் வெளிப்பாடு மற்றும் தற்காலிக மின்னழுத்தத்திற்கான மட்டுப்படுத்தப்பட்ட சகிப்புத்தன்மை கொண்ட உபகரணங்களைப் பாருங்கள்.

மூன்றாவதாக, பாதுகாப்பு ஒருங்கிணைப்பை மதிப்பிடுங்கள். சேவை நுழைவாயிலில் பாதுகாப்பு போதுமானதா அல்லது கீழ்நிலைக்கு கூடுதல் நிலைகள் தேவையா என்பதைத் தீர்மானிக்கவும்.

இந்த அணுகுமுறை விலை அல்லது ஒரு மின் அளவுருவில் மட்டும் கவனம் செலுத்தாமல் வெவ்வேறு விவரக்குறிப்புகளை ஒப்பிடுவதை எளிதாக்குகிறது.

ஃபைனல் டேக்அவே

ஒரு கட்டிடத்தில் ஒரே ஒரு "உயர்வு நுழைவுப் புள்ளி" இருக்க வேண்டிய அவசியமில்லை. நிலையற்ற ஓவர்வோல்டேஜ் மின் நிறுவலின் வெவ்வேறு பகுதிகள் வழியாக செல்லலாம், மேலும் பாதுகாப்பின் செயல்திறன் இருப்பிடம், வயரிங், கிரவுண்டிங், உபகரண உணர்திறன் மற்றும் ஒருங்கிணைப்பு ஆகியவற்றைப் பொறுத்தது.

ஒரு சிறிய மற்றும் எளிமையான மின் அமைப்புக்கு, ஒரு மூலோபாய ரீதியாக நிறுவப்பட்ட பாதுகாப்பு சாதனம் போதுமானதாக இருக்கலாம். பெரிய அல்லது மிகவும் சிக்கலான நிறுவல்களுக்கு பெரும்பாலும் அடுக்கு அணுகுமுறை தேவைப்படுகிறது, இதில் மின்சார நெட்வொர்க்கின் கட்டமைப்பு மற்றும் ஆபத்துக்கு ஏற்ப பாதுகாப்பு நிலைநிறுத்தப்படுகிறது.

மதிப்பாய்வு செய்யும் போது ஒருஏசி எழுச்சி பாதுகாப்பு சாதனம், மிக முக்கியமான கேள்வி என்னவென்றால், சாதனம் எவ்வளவு சக்தி வாய்ந்தது என்பது மட்டுமல்ல, அது எங்கு நிறுவப்பட்டுள்ளது மற்றும் மின் அமைப்பின் எந்தப் பகுதியைப் பாதுகாக்க எதிர்பார்க்கப்படுகிறது. ஒளிமின்னழுத்த நிறுவல்களுக்கு, இந்த மதிப்பீட்டில் AC மற்றும் DC பாதுகாப்புக்கு இடையே உள்ள தொடர்பையும் உள்ளடக்கியிருக்க வேண்டும்.

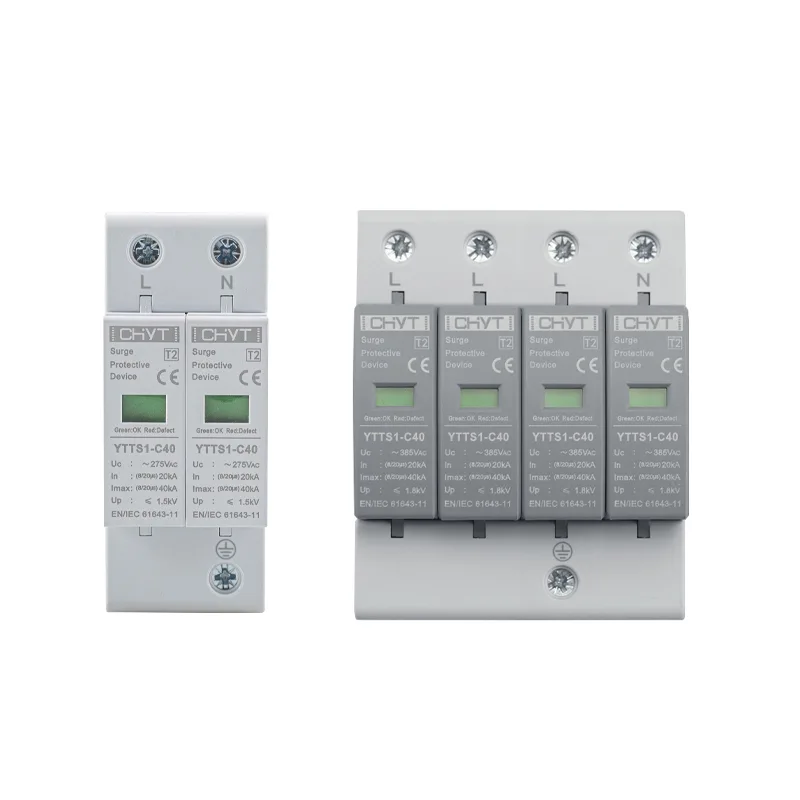

ஏசி சர்ஜ் பாதுகாப்பு சாதனம், டிசி சர்க்யூட் பிரேக்கர்கள், டிசி சர்ஜ் பாதுகாப்பு சாதனங்கள், டிசி ஐசோலேட்டர் ஸ்விட்சுகள், டிசி ஃப்யூஸ்கள் மற்றும் சோலார் காம்பினர் பாக்ஸ்கள் உள்ளிட்ட ஏசி மற்றும் டிசி பாதுகாப்பு கூறுகளை உள்ளடக்கிய அதன் தயாரிப்பு வரம்பில், ஜெஜியாங் டாபோ எலக்ட்ரிக் கோ., லிமிடெட். (CHYT) ஒரு பயனுள்ள தயாரிப்பு சூழலை வழங்குகிறது.
