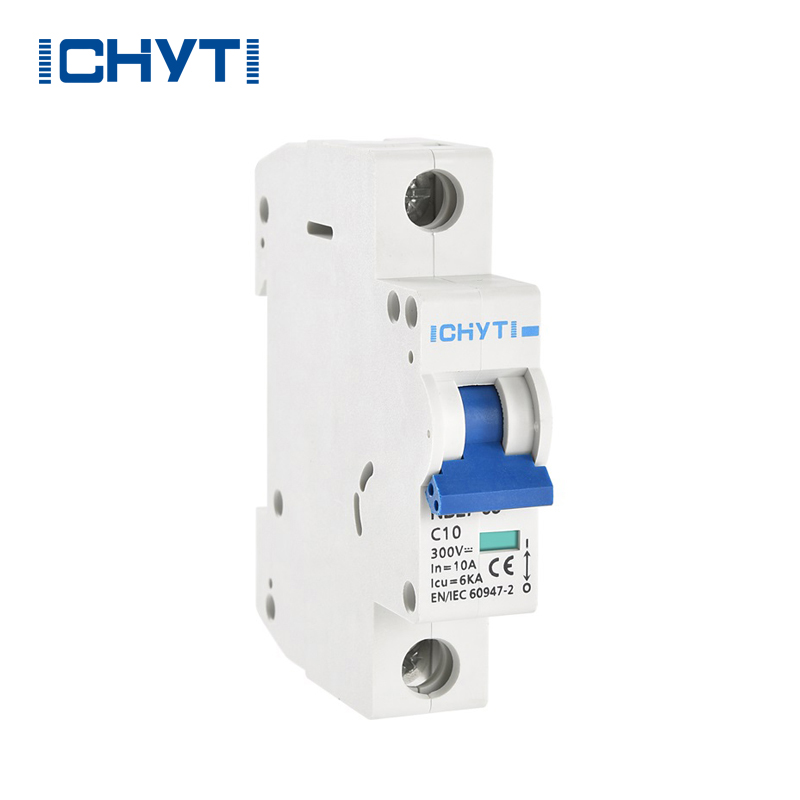

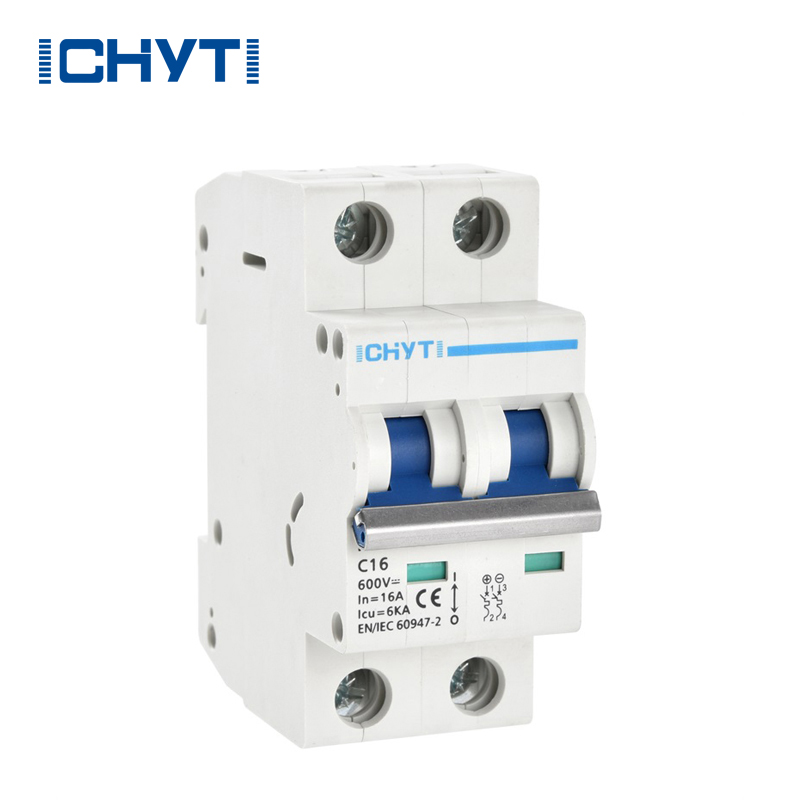

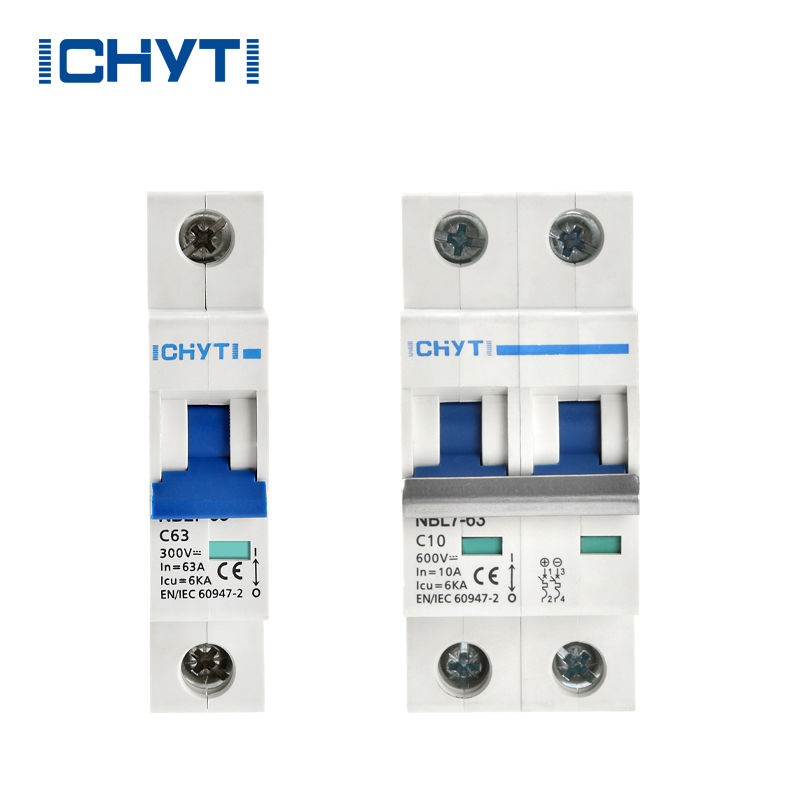

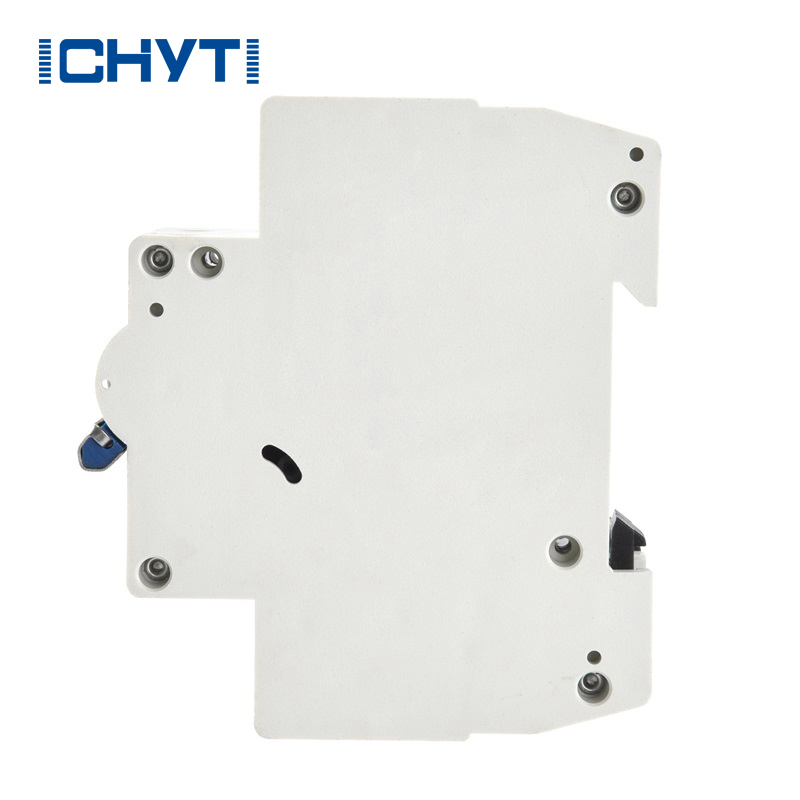

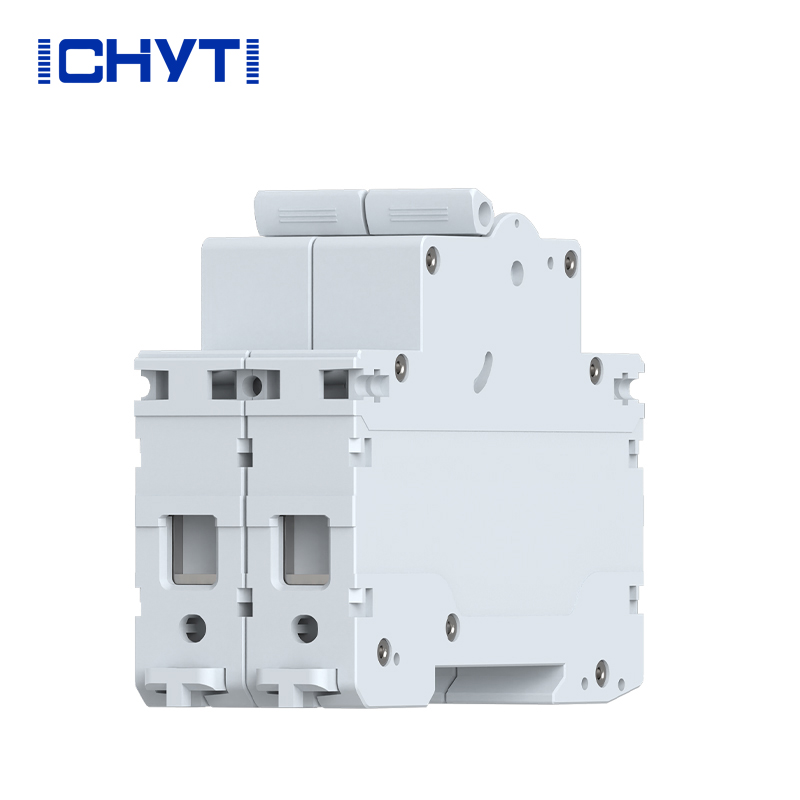

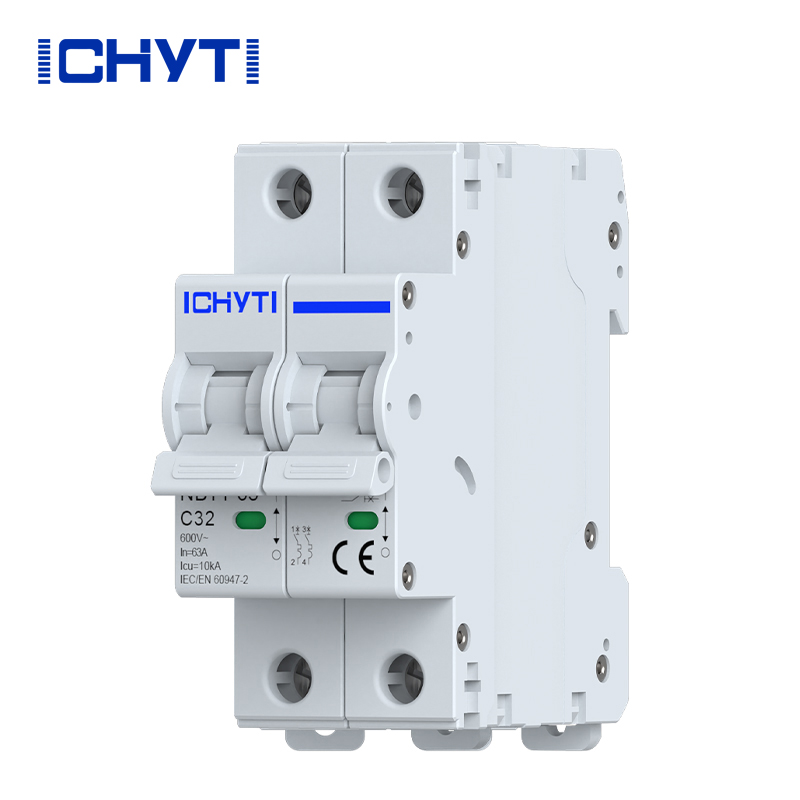

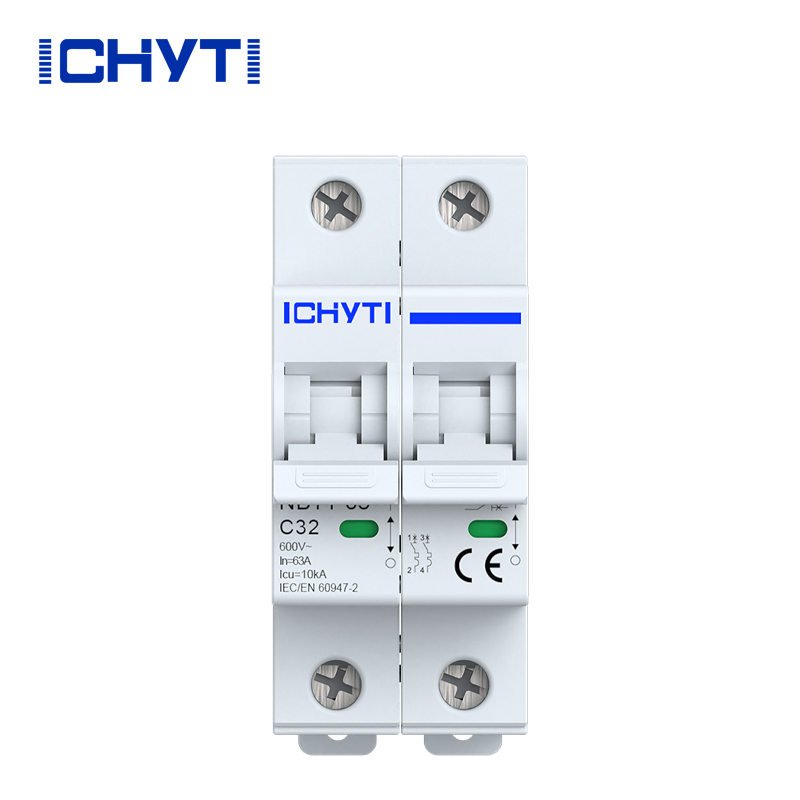

சீனாவில் தயாரிக்கப்பட்ட ICHYTI புதிய pv dc சர்க்யூட் பிரேக்கரில் சுமையுடன் கியர்களை மாற்றும் திறன் இல்லை, அதே சமயம் மின்னழுத்தத் தேவைகள் அதிகமாக இல்லாத மற்றும் லைட்டிங் சர்க்யூட்கள் மற்றும் வீட்டு உபயோகப் பொருட்கள் போன்ற அடிக்கடி சரிசெய்தல் தேவைப்படாத சூழ்நிலைகளுக்கு DC சர்க்யூட் பிரேக்கர்கள் பொருத்தமானவை.
இந்த China ICHYTI pv dc சர்க்யூட் பிரேக்கர் இன் ஸ்டாக், DC சிஸ்டங்களில் ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பிற்கு ஏற்றது, மேலும் 63A க்கும் குறைவான மின்னோட்டங்கள் மற்றும் 300V, 600V மற்றும் 1000V என மதிப்பிடப்பட்ட மின்னழுத்தங்களைக் கொண்ட DC உபகரணங்கள் மற்றும் மின் சாதனங்களுக்கு ஏற்றது. இந்தத் தயாரிப்பு மின்சாரம், அஞ்சல், போக்குவரத்து, சுரங்கம் மற்றும் நிறுவனங்கள் போன்ற பல்வேறு துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, மேலும் IEC60898-1 மற்றும் GB140482 தரநிலைகளைப் பூர்த்தி செய்கிறது. ஒத்த தயாரிப்புகளுடன் ஒப்பிடும்போது, இந்த தயாரிப்பு அதிக மதிப்பிடப்பட்ட மின்னழுத்த அளவைக் கொண்டுள்ளது.
தயாரிப்பு மாதிரி |
|
NBL7-63 |
||

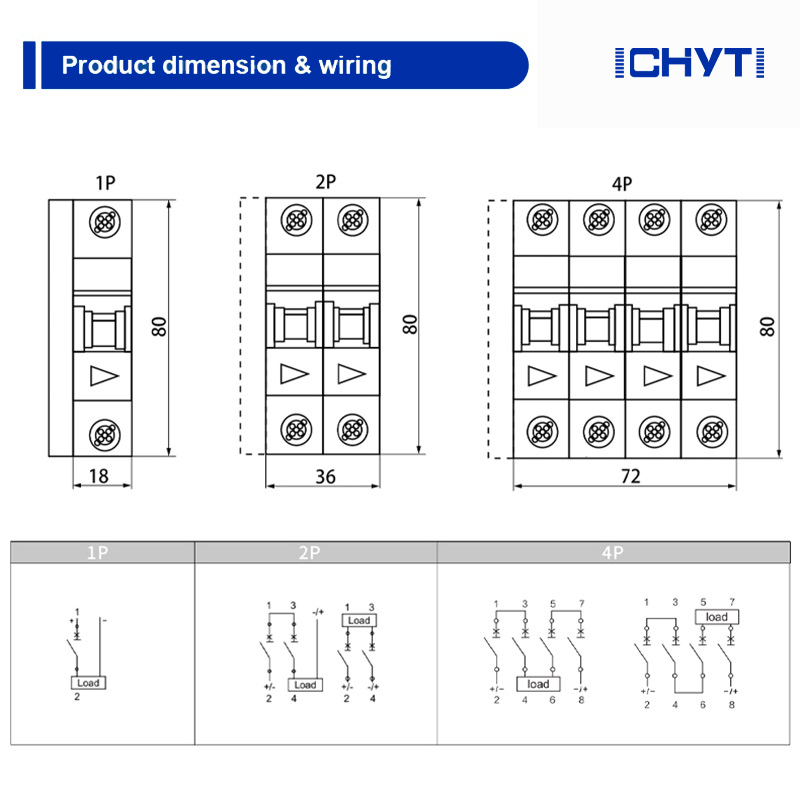

துருவம் |
|
1P |
2P |
4P |
சட்ட மின்னோட்டம் |
|
63A |
||
கணக்கிடப்பட்ட மின் அளவு |
இல் |
6, 10, 16, 20, 25, 32, 40, 50z63A |
||
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
Ue(DC) |
300V |
500/600/1000V |
1000V |
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
Ui |
1200V |
||
மதிப்பிடப்பட்ட இம்பல்ஸ் தாங்கும் மின்னழுத்தம் |
Uimp |
6 கி.வி |
||
உடைக்கும் திறன் |
லியு |
6 கே.ஏ |
||
ட்ரிப்பிங் பண்பு |
|
C |
||
ட்ரிப்பிங் வகை |
|
வெப்ப காந்தம் |
||
மின்சார வாழ்க்கை |
உண்மையான |
500 சுழற்சிகள்(63A சட்டகம்) |
||
தரநிலை |
300 சுழற்சிகள் |
|||
இயந்திர வாழ்க்கை |
உண்மையான |
10000 சுழற்சிகள்(63A சட்டகம்) |
||
தரநிலை |
9700 சுழற்சிகள் |
|||
ஓவர்வோல்டேஜ் வகை |
|
III |
||
மாசு பட்டம் |
|
3 |
||
உட்செல்லுதல் பாதுகாப்பு |
|
IP40 வயரிங் போர்ட் IP20 |
||
ஈரப்பதம் மற்றும் வெப்பத்திற்கு எதிர்ப்பு |
|
வகுப்பு 2 |
||
டெர்மினல் கொள்ளளவு |
|
2.5 x 35 மிமீ2 |
||
டெர்மினல்களின் ஃபாஸ்டிங் டார்க் |
|
2.0â 3.5Nm |
||
சுற்றுப்புற வெப்பநிலை |
|
-30âã+70â |
||
சேமிப்பு வெப்பநிலை |
|
-40âã+85â |
||
நிறுவல் முறை |
|
DIN |
||
தரநிலை |
|
IEC60947-2 |

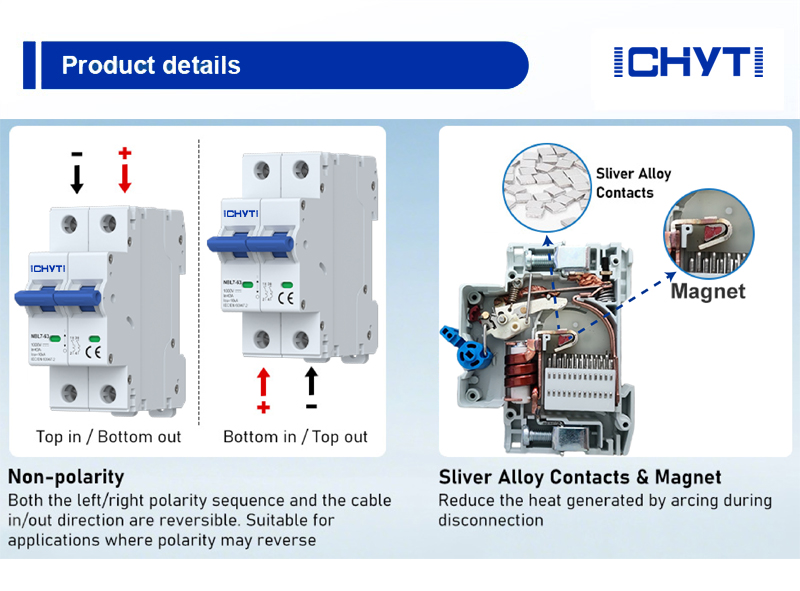

◉ முன் மேல் வடிவமைப்பு கைப்பிடி செயல்பாட்டை மிகவும் வசதியாகவும் பாதுகாப்பாகவும் செய்கிறது;
◉ இயந்திர வாழ்க்கை 20000 மடங்கு அதிகமாகும், நீண்ட கால பயன்பாட்டை உறுதி செய்கிறது;
◉ GBT140482, IEC60947-2 தரநிலைகள், EU RoHS சுற்றுச்சூழல் தேவைகள் மற்றும் CCC மற்றும் CE சான்றிதழ்களுக்கு இணங்க;
◉ DC அமைப்புகளுக்கு, குறிப்பாக தகவல் தொடர்பு மற்றும் ஒளிமின்னழுத்த அமைப்புகளுக்கு ஏற்றது.
பிவி டிசி சர்க்யூட் பிரேக்கரின் வளர்ச்சி இரண்டு முக்கிய சிரமங்களை எதிர்கொள்கிறது. முதலாவதாக, DC சிஸ்டம் மின்னோட்டம் இயற்கையாகவே பூஜ்ஜியத்தைக் கடக்காது, எனவே AC சர்க்யூட் பிரேக்கர்களைப் போல முதிர்ந்த ஆர்க் அணைக்கும் தொழில்நுட்பத்தைப் பயன்படுத்த முடியாது; இரண்டாவதாக, DC அமைப்பில் அதிக எண்ணிக்கையிலான தூண்டல் கூறுகள் உள்ளன, அவை அதிக அளவு ஆற்றலைச் சேமித்து, DC தவறு நீரோட்டங்களை உடைப்பதில் சிரமத்தை அதிகரிக்கும்.
